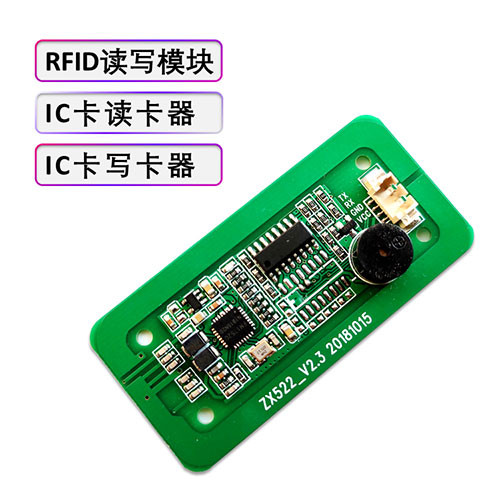

IC baadal taysabbi qagaaqagih gatbarah kiryaati moojuul RFID gommodmali moojuul S50 angaaraw sinni culma UART

Calaqooqi

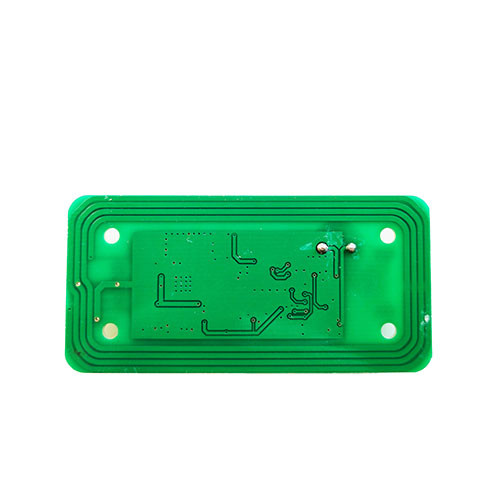

Anteenâ angaarawih margaqa
RS232 jahaazitte lih saanih angaaraw abtam duddah
UART lih angaaraw le, Wiegand foocal

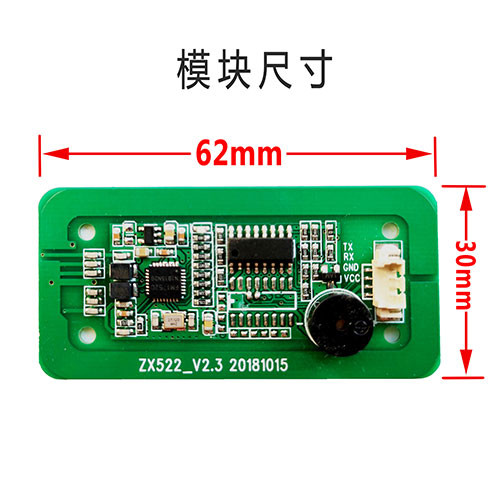

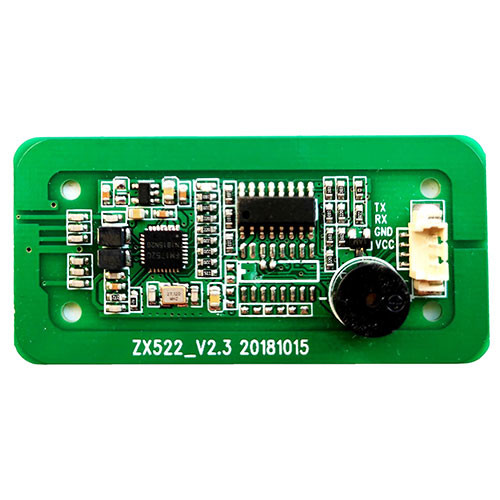

Mojuul tikya le MCU kee RS232 chip, toh saanih taamittam duddah currik tan maysaxxaga, kee T2TLd caddol. lowsis, mafaxximta ossotina UART foocal 232 chip, toh awqenta salcissaah, murtisso sissikuk dadlissa.

ittallakle marsoosah guddaaqa
fak " ittallakle marsoosah massoosih cato" faayil baakeejih addat, kee ittallakleh marsoosah farmooma ciggiltam kaani:
Baud caddo: 9600
Ixxima cubbus: Aleey
Oyti qunxa: 8
soolisiyyi qunxa: 1
Asta Hex qaynat mayballa
Wayiring kokkobe gitat tan wak kee loowo, IC gatbara awqele ittallakle marsoh gitaak, muucil elle tanbulle innal

<img src="/takar/muuci/20230214/1676359086850212.jpg" ammunta="IC raadiyok qagaaqagih gatbarah kiryaati moojuul RFID elektirooniik moojuul S50 angaaraw sinni culma UART" alt="IC raadiyoh qagaaqagih gatbarah kiryaati moojuul S0

<img src="/takar/muuci/20230214/1676359094902291.jpg" ammunta="IC baadal taysabbi qagaaqagih gatbarah kiryaati moojuul RFID elektirooniik moojuul S50 angaaraw sinni culma UART2" alt="IC raadiyoh qagaaqagih gatbarah kiryaati moojuul S50

Ascossittet duqaysimak
DC5V caylih xayyos mojuul fan osgoorow
M1 qaynatih gatbarat aqayyaare
Merrayti uddur, terminaal angaarawih firta + qado gatbara fokkaaqoh xayyoowele
Karti alfime wak serial ascossi kee iffonta serial port fanah ruubaanah;
Kardi gexek lakal: qasa indicator ifuh gexaah, kardi cabaanam faxximtaamih ascossi serial port fanah ruubaanah.
